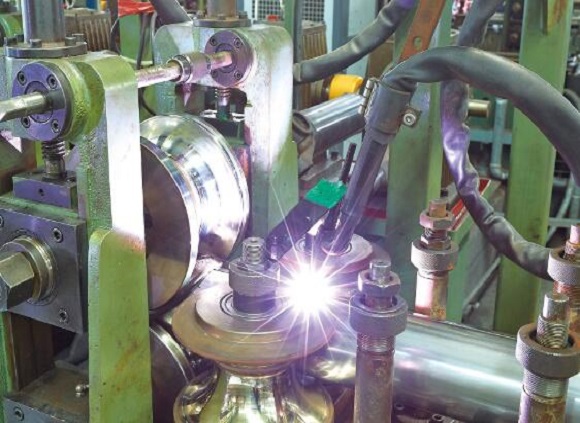

焊接不銹鋼焊管時，一定要了解其焊接性能，因為不同類型的不銹鋼，其焊接性是不同的，而即使焊接性較差，也可以通過一定的工藝，技術措施來提高，進而達到并滿足使用的要求。接下來，我們一起來了解316L不銹鋼管焊接性能。        316L不銹鋼管屬于超低碳純奧氏體不銹鋼，可焊接性能比較優良，晶間瘸蝕形成可能性低，不過因為其導熱系數小，線膨脹系數大，所以該鋼種焊接接頭在冷卻過程中會產生較大的拉應力，焊接熱輸入較大，冷卻速度較慢時又容易形成熱裂紋、腐蝕開裂和變形。

       316L焊管能以所有標準的焊接方法來焊接，在焊接時依據用途不同，可分別采用316Cb、316L或309Cb不銹鋼填料棒或焊條來焊接；在常用的焊接方法中，MIG和TIG焊的熱輸入較小，且氬氣流除了保護高溫金屬外，也擁有一定程度的冷卻作用，增加焊縫的抗裂能力，從而降低焊接變形。        采用316L不銹鋼管，一般無需做焊后退火處理，奧氏體不銹鋼焊后一般不作消除應力退火熱處理。其中的原因是奧氏體塑性、韌性非常不錯，不用通過焊后消除應力退火熱處理恢復其性能；其次450~850℃溫度區間是奧氏體不銹鋼的敏化溫度，奧氏體不銹鋼長時間在此區間加熱，會使其耐腐蝕性能下降。如果焊縫中有鐵素體成分，還可能會產生475°C脆性。而焊后消除應力退火熱處理剛好處于該溫度區內(固溶處理和穩定化處理除外)。

       不過有時情況特殊時，也要對316L不銹鋼管進行焊后消除應力退火熱處理，一種是為了穩定設備零部件的幾何形狀，需要消除焊接殘余應力；另一種是設備工作在有產生應力腐蝕傾向的環境，同樣需消除拉伸殘余應力。        以上就是316L不銹鋼管焊接性能的全部內容了。316L鋼管焊接性很好，但是它容易產生的問題是熱裂紋、腐蝕開裂和變形等。解決的辦法是：選用316Cb、316L或309Cb不銹鋼填料棒或焊條來焊接，從而降低焊接變形；一般而言，316L不銹鋼管無需做焊后退火處理，但若是穩定設備零部件的幾何形狀以及工作在應力腐蝕傾向的環境時，需要進行焊后退火處理，以消除殘余應力。
