304不銹鋼管在退火過程中，表面會形成一層氧化皮，氧化皮由氧化鉻、氧化鐵等合金元素氧化物組成。這些氧化物通常含有Cr2O3和尖晶石FeO Cr2O3(即FeCr2O4)結構，在酸性溶液中特別難溶解。此外，基體表面會形成一層貧鉻層，導致鋼的耐蝕性下降。而在這種情況下生產廠家通常會對鋼管進行酸洗鈍化處理，使其耐腐蝕能力發(fā)揮得更大。下面，正佳不銹鋼就帶你了解304不銹鋼管酸洗鈍化的作用。        304不銹鋼管抗腐蝕主要是由于表面覆蓋著一層極薄的(約1nm)致密的鈍化膜，這層膜能把腐蝕介質隔離，是不銹鋼防護的基本屏障。鋼管鈍化具有動態(tài)特征，不應看作腐蝕完全停止，而是形成擴散的阻擋層，使陽極反應速度大大降低。通常在有還原劑(如氯離子)情況下傾向于破壞膜，而在氧化劑(如空氣)存在時能保持或修復膜。工件放置于空氣中會形成氧化膜，但這種膜的保護性不夠完善。

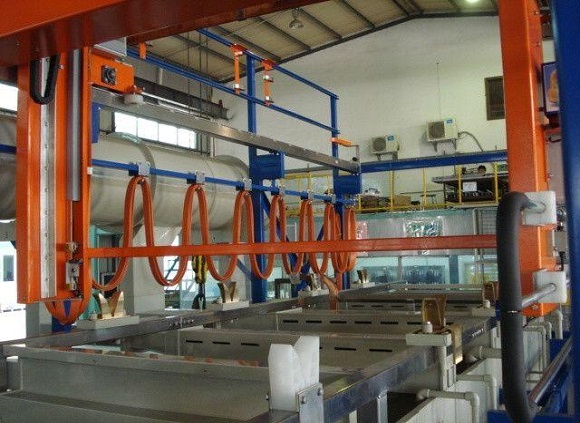

       通常先要進行徹底清洗，包括堿洗與酸洗，再用氧化劑鈍化，才能保證鈍化膜的完整性與穩(wěn)定性。酸洗的目的之一是為鈍化處理創(chuàng)造有利條件，保證形成優(yōu)質的鈍化膜。因為通過酸洗使不銹鋼制品管表面平均有10um厚一層表面被腐蝕掉，酸液的化學活性使得缺陷部位的溶解率比表面上其它部位高，因此酸洗可使整個表面趨于均勻平衡，一些原來容易造成腐蝕的隱患被清除掉了。

       但更重要的是，通過酸洗鈍化，使鐵與鐵的氧化物比鉻與鉻的氧化物優(yōu)先溶解，去掉了貧鉻層，造成鉻在不銹鋼焊管表面富集，這種富鉻鈍化膜的電位可達+1.0V(SCE)，接近貴金屬的電位，從而能提高抗腐蝕的穩(wěn)定性。不同的鈍化處理也會影響膜的成分與結構，從而影響不銹性，如通過電化學改性處理，可使鈍化膜具有多層結構，在阻擋層形成CrO3或Cr2O3，或形成玻璃態(tài)的氧化膜，使管材能發(fā)揮最大的耐蝕性。        以上內容就是304不銹鋼管酸洗鈍化的作用內容了，酸洗可以去除表面的氧化層和貧鉻層，鈍化鋼管表面，提高耐蝕性。其次，酸洗鈍化后生成一層致密的氧化膜，這層膜在一般介質中不生銹、腐蝕的關鍵。因此，304不銹鋼管不一定非要酸洗，只有在表面有氧化皮的情況下才需要。
